YZ装配式轻钢骨架膜壳体系

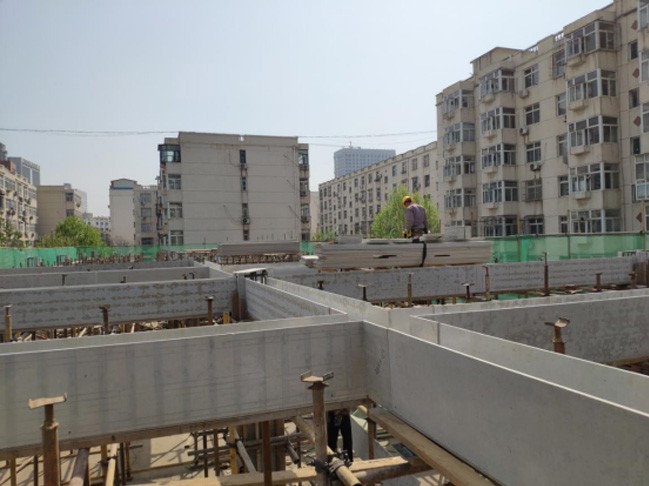

YZ装配式轻钢骨架膜壳体系是以高精度免拆模板、钢筋骨架、轻钢龙骨骨架、预留的水暖电管线组合成型的墙、板、柱、梁等一体化的组合构件。
■保证结构安全
所有混凝土都是现场浇筑,保证建筑结构安全;保证建筑结构的整体性、连续性、稳定性。
■工业化程度高

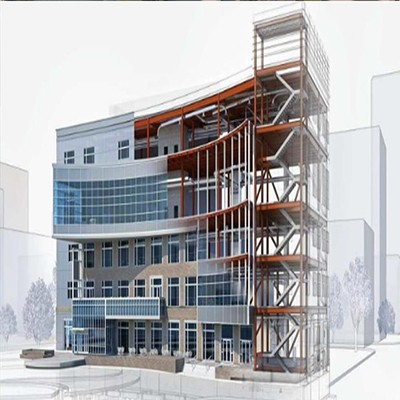

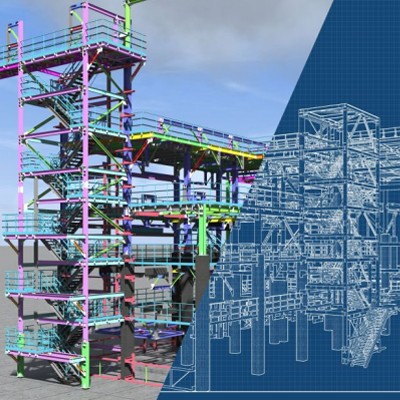

根据施工图纸,通过BIM技术进行图纸深化,在工厂生产加工高精度免拆模板;预制成型钢筋制品,安装管线等组成预制组合部件。

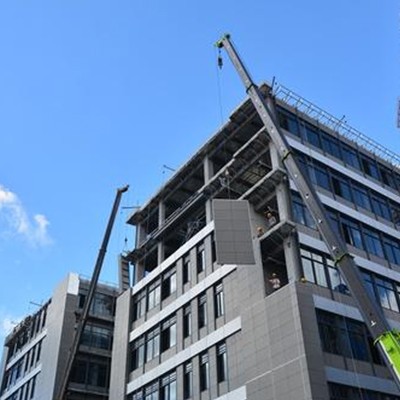

■安装操作简便

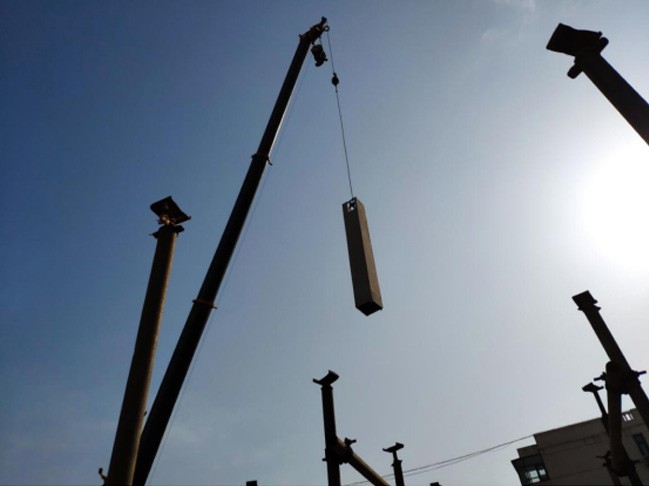

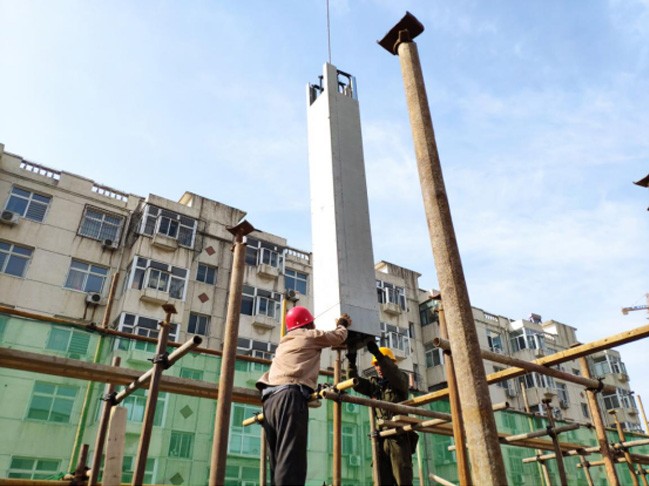

组合部件自重轻,便于装卸运输、吊装组装;预制组合部件支撑体系简单易操作,便于施工;现浇层厚度满足现场管线的排布与穿插。
■减少措施费用
因自重轻,可采用普通吨位塔吊。高精度免拆模板节省了传统工艺的切、拆、装、倒的周转工序,同时不用二次抹灰,加快施工进度,节省人工成本。
■有效缩短工期
节省了现场支模、配筋、抹灰等工序,有效缩短工期。
膜壳体系与混凝土构造造价对比
膜壳体系与混凝土保温外墙造价对比
序号 | 项目 | 现浇混凝土墙合价 | PC构件 | 膜壳体系 |
1 | 预拌混凝土(现浇)C30 | 108.78 | 740 | 108.78 |
2 | 混凝土输送泵 檐高60m以内 | 7.815 | 0 | 7.815 |
3 | 螺纹12钢筋间距200 | 121.30986 | 0 | 133.440846 |
4 | 现浇混凝土复合木模板(膜壳) | 126.4 | 0 | 180 |
5 | 90 mm厚EPS保温板 | 166.09 | 166.09 | 60 |
6 | 50mm厚自密实混凝土覆盖层 C30 | 25.753 | 0 | 25.753 |
7 | 外墙10mm厚无机轻集料保温砂浆找平 | 30.06 | 0 | 30.06 |
8 | 外墙5厚聚合物水泥砂浆一道 | 29.97 | 0 | 29.97 |
9 | 外墙耐碱玻纤网格布一层 | 4.06 | 0 | 4.06 |
10 | 内墙抹混合砂浆15mm厚 | 63.49 | 0 | 0 |
11 | 构件吊装支护 | 140 | 140 | |
12 | 合计 | 683.73 | 1046.09 | 719.88 |
通过以上对比可以看出,膜壳体系墙体造价比现浇体系略高,比PC构件体系价格有了大幅降低,膜壳体系配模和钢筋绑扎全部在工厂完成,现场文明施工、措施等相关费用也会有所降低,总体工程造价和混凝土现浇相差无几。
膜壳体系与混凝土顶板造价对比
序号 | 项目 | 现浇混凝土楼板 | PC混凝土构件 | 膜壳钢筋桁架板 |
1 | 预拌混凝土(现浇) 平板 换为【预拌混凝土 C30】 | 48.36 | 28.21 | 48.36 |
2 | 混凝土输送泵 檐高60m以内 | 2.93 | 1.7 | 2.93 |
3 | 现浇构件钢筋直径 10mm以内 | 46.91 | 14.1 | 32.837 |
4 | 现浇混凝土复合木模板 | 59.34 | 5.9 | 8 |
5 | 混凝土基面打磨 | 6.11 | 3 | 0 |
6 | 混凝土面 满刮成品腻子粉 | 10.26 | 10.26 | 0 |
7 | 简易脚手架 天棚 | 1.61 | 1.61 | 0 |
8 | 构件 | 174 | 100 | |
9 | 吊装 | 20 | 4 | |
10 | 175.52 | 258.78 | 196.127 |
通过以上对比可以看出,膜壳桁架体系顶板造价比现浇体系略高,比PC构件体系价格有了大幅降低,膜壳桁架体系,使顶板在工厂内一次成型,不用预留后浇带,减少了现场支模,现场文明施工、措施等相关费用也会有所降低,总体工程造价和混凝土现浇相差无几。
膜壳体系与不同结构形式造价对比
序号 | 项目名称 | 现浇混凝土 | PC构件 | 膜壳体系 |
1 | 主体结构 | 1463 | 1613 | 1486.36 |
2 | 设计费增加 | 8 | 3 | |
3 | 地暖 | 47.25 | 135 | 47.5 |
4 | 集成厨卫 | 13.1 | 100 | 13.1 |
5 | 措施费增加 | 55 | ||
6 | 合计 | 1523.35 | 1911 | 1549.96 |
通过上表,我们可以看到采用膜壳体系,达到了装配率要求,造价比普通现浇混凝土增加1.75%,按目前对于装配式的鼓励政策,无论从工期、回款周期、资金使用效率等方面都具有不可替代的优势,未来膜壳式建筑体系一定会大有前途。
